Cara Membuat Musik Box + Power Bank Dalam Satu Box
Musik box yang saya buat ini berbeda dengan music box yang lain karena selain dapat digunakan untuk mendengarkan lagu juga dapat menjadi charger hp, disini saya membuat boxnya menggunakan plat alumunium sekaligus untuk menempelkan IC supaya dingin, plat ini terlebih dahulu di pola, lalu di potong dan di tekuk dengan alat khusus alumuniun. Lalu saya memberikan stiker anti gores yang sering digunakan untuk skotlet motor,
bagi yang ingin mencoba rangkaian ini anda bisa mengkreasikan sendiri box sesuai kreativitas anda tidak harus menggunakan plat alumunium
bagi yang ingin mencoba rangkaian ini anda bisa mengkreasikan sendiri box sesuai kreativitas anda tidak harus menggunakan plat alumunium

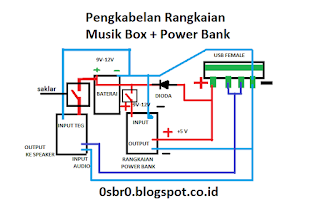

diantara lain fungsinya sebagai berikut:
– Pada socket USB itu berfungsi untuk memberikan tegangan pada rangkaian Amplifier TDA2002 yang ada di dalam box itu dan pada waktu itu pula mengisi baterai yang ada didalam box tersebut
– Pada socket USB itu berfungsi untuk memberikan tegangan pada rangkaian Amplifier TDA2002 yang ada di dalam box itu dan pada waktu itu pula mengisi baterai yang ada didalam box tersebut
– Socket USB ini juga dapat difungsikan sebagai power bank yaitu dengan cara menekan saklar.
( jadi kesimpulannya pada bagian socket USB female ini dapat dgunakan untuk mengisi baterai maupun sebagai keluaran output power bank)
– Untuk input audionya saya menggunakan kaki socket USB pada bagian (data +) dan
(data –) dari socket usb tersebut , Untuk kabelnya pun say memodifikasi sendiri, kalian bisa membuatnya dengan kreasi sendiri
(data –) dari socket usb tersebut , Untuk kabelnya pun say memodifikasi sendiri, kalian bisa membuatnya dengan kreasi sendiri
Disini saya menggunakan IC TDA 2002 untuk Rangkaian Power Amplifier, Alasan saya menggunakan IC TDA 2002 karena saya memilih Watt IC yang besar dan tegangan yang kecil, karena supaya bisa mengambil tegangan dari laptop. Dalam proses percobaan saya merakit rangkaian tda 2002 ini awalnya saya mengalami masalah dengung dan masalah lainnya padahal saya mengambil acuan pada skematik rangkaian dari data sheetnya, lalu saya ber Experimen sehingga rangkaian TDA 2002 ini dapat berhasil dengan cara memberikan komponen tambahan
Dan alasan saya menggunakan IC 7805 karena cukup setabil untuk digunakan Rangkaian Power Bank
Dibawah ini adalah skematik desain pcb menggunakan software eagle
